Подключение домашнего генератора через перекидной рубильник ABB
Как обеспечить резервное питание частного дома, соблюдая нормы безопасности и не рискуя техникой.

Принцип работы перекидного рубильника

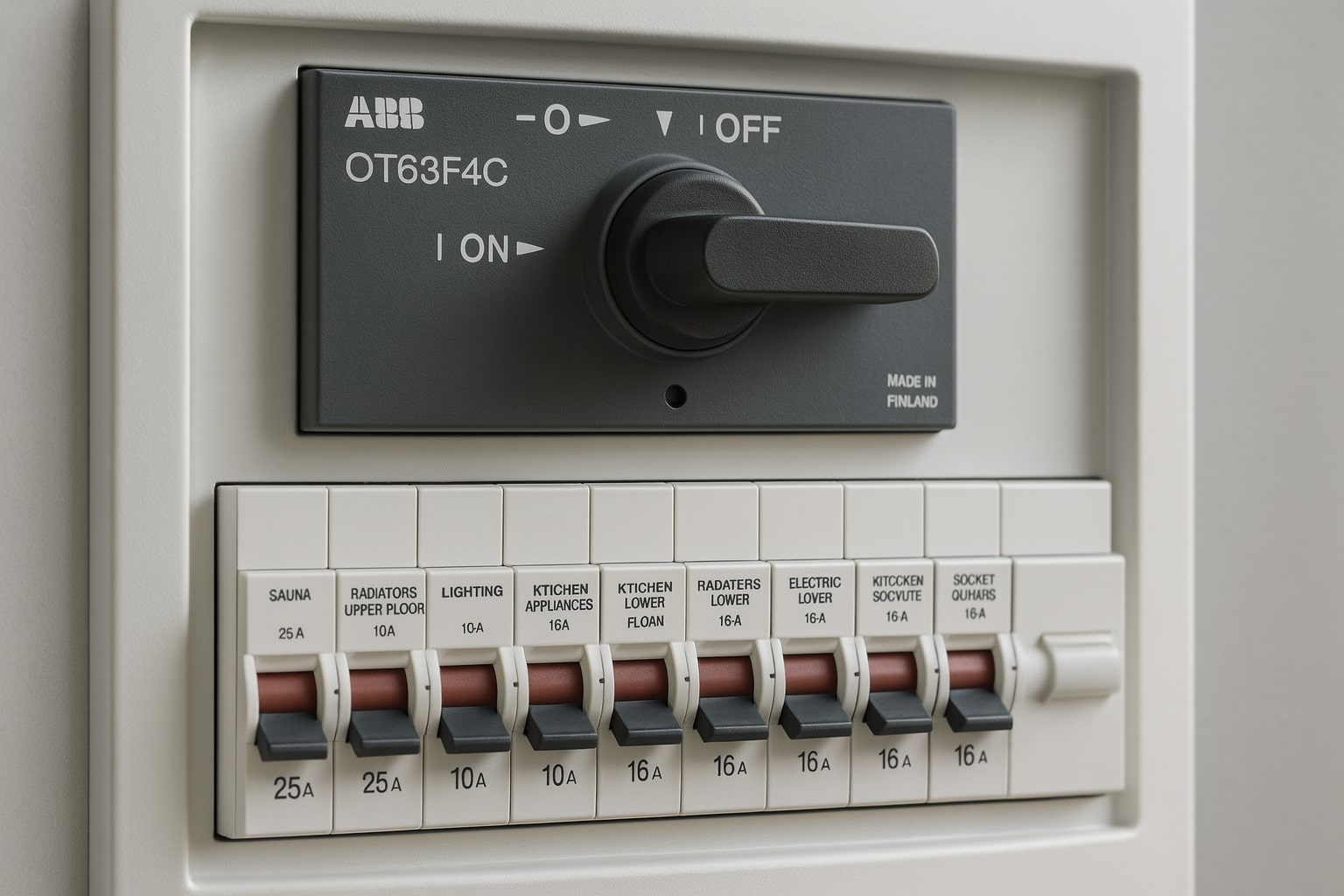

Реверсивный (перекидной) рубильник ABB состоит из двух выключателей нагрузки, механически связанных общей рукояткой. При движении рукоятки возможны три фиксированных положения:
- I — подключена городская сеть;
- 0 — полное отключение нагрузки;
- II — подключён генератор.
Одновременное замыкание двух источников конструктивно исключено, поэтому нельзя «залить» напряжение в обратную сторону линии электропередач.
Зачем нужен рубильник в домашней сети
- Автоматически предотвращает обратную подачу напряжения в уличный ввод.
- Упрощает переключение на резервное питание — одна рукоятка вместо нескольких контакторов.
- Работает без внешнего питания катушек — важно при полном обесточивании.
- Позволяет безопасно ремонтировать сеть, оставив дом на генераторе.
Типы и характеристики устройств ABB
Линейка OT-Series покрывает токи от 16 до 1250 A. Для бытовых задач чаще всего используют:
Модель | Полюсов | Номинальный ток, A | Габариты, мм (Ш×В×Г) |
---|---|---|---|
OT25F3C | 3 | 25 | 68×90×60 |
OT40F4C | 4 | 40 | 90×98×65 |
OT63F4C | 4 | 63 | 105×114×65 |
OT100F4C | 4 | 100 | 140×153×88 |
Выбрать подходящую модель можно в разделе «Рубильники».
Преимущества и ограничения
Плюсы
- Надёжная механическая блокировка контактов.
- Работа при температуре −40…+55 °C.
- Установка на DIN-рейку вместе с автоматами.
- Ресурс >10 000 переключений без обслуживания.
Минусы
- Нет встроенной защиты от КЗ и перегрузки — требуется отдельный автомат (каталог автоматов).
- Требует ручного переключения (не автоматически).
Подбор генератора и автоматики
Мощность генератора рассчитывается по формуле:
Pgen ≥ ΣPнагрузки × 1,3 (30 % запас на пусковые токи).
Например, дом потребляет 6 кВт, значит нужен генератор ≥ 8 кВт. Каталог моделей — «Генераторы».
Номинал вводных автоматов:
Iавт = P / (U × cos φ). Для 8 кВт при 230 В и cos φ = 0,9 это 38 А; ближайший стандарт — 40 А.
Пошаговая инструкция по установке
- Обесточьте дом: отключите вводной автомат и проверьте отсутствие напряжения тестером.
- Закрепите DIN-рейку в пластиковом или металлическом боксе (IP ≥ 54 для улицы).
- Установите автоматы сети и генератора, рядом смонтируйте перекидной рубильник.
- Подведите кабель от счётчика к автомату сети, затем к входу рубильника I.
- От генератора — к автомату защиты генератора и далее на вход II.
- Выходы рубильника соедините перемычками и направьте на шины N и PE.
- Проверьте затяжку клемм (момент ≤ 2 Н·м для медных жил до 16 мм²).
- Включите автоматы, заведите генератор, переключите рубильник на II и убедитесь, что дом запитан.

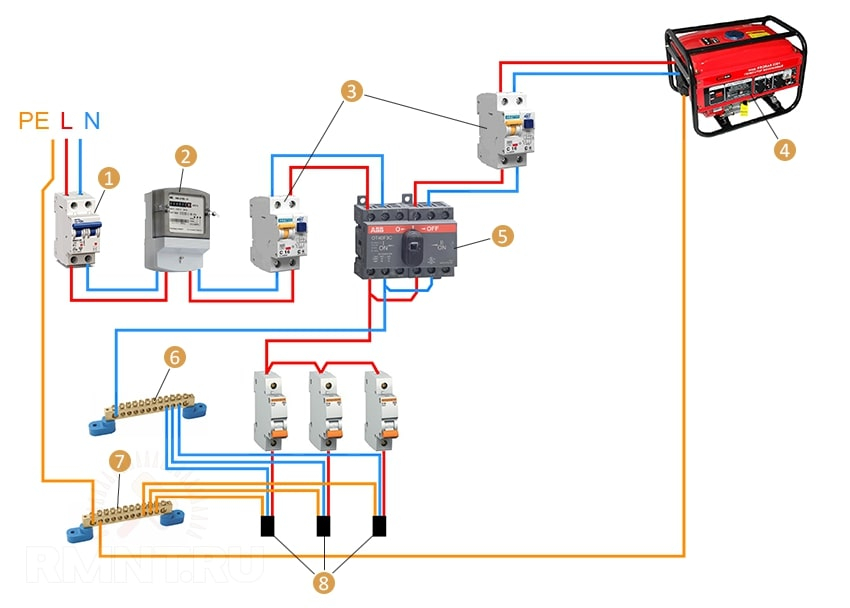

Схемы подключения

Однофазная сеть
Используется 2-полюсный рубильник: фаза — на первый полюс, ноль — на второй.
Трёхфазная сеть
Берётся 4-полюсное устройство: L1, L2, L3 и N переключаются одновременно. Шина PE остаётся постоянной.
Частые ошибки
- Отсутствие автоматов на вводах — рубильник не спасёт от КЗ.
- Переключение под нагрузкой: всегда отключайте мощные потребители перед переводом рукоятки.
- Неправильная полярность — путаница фазы и нуля при трёхфазном подключении.
- Монтаж в сыром подвале без герметичного бокса — коррозия клемм.
FAQ
Можно ли подключать генератор напрямую без рубильника?
Нельзя: велик риск подать напряжение в городскую линию и вывести из строя счётчик.
Чем отличается рубильник от АВР?
АВР переключается автоматически, но дороже и требует питания катушек. Рубильник — ручной, надёжнее и проще.
Как проверить правильность подключения?
После монтажа измерьте напряжение между фазой и нолём при обоих положениях I и II, убедитесь в одинаковой полярности.
